防雷綜合測試儀；多參數雷電防護裝置綜合測試儀；多功能防雷檢測儀器

多功能電氣綜合測試儀KEW6516

KEW6516多功能電氣綜合測試儀——多達12種測試功能于一身，擁有測試電氣裝置所需的一切功能。適用于電氣安裝測試，消防電氣檢測，防雷裝置檢測等，是您現場巡檢測試的理想工具！

主要功能

●接地測試

所含附件可測試2線和3線接地電阻。

●絕緣測試

4個測試電壓:100,250V,500V,1000V。自動放電功能可確保測試后的回路安全。

極化指數(PI)和介電吸收比(DAR)。

●回路電阻測試

2Ω高測試電流0.001Ω的分辨率。

Zs極限將電氣設備標準所需的值與測量結果進行比較。

●SPD（壓敏電阻）

浪涌保護器試驗，用于使用變阻器的電涌保護器。

●RCD測試

RCD型AC(交流電流),RCD型A(脈動直流電流),F,B(普通和選擇)和可變RCDs。

單次和自動測試,斜坡測試和接觸電壓。

接觸電壓可按需要選擇25V和50V。

●相位測試

可檢測三相系統的相位旋轉,并將順序清晰顯示。

●電壓測試

2-600V電壓測量，電源頻率。

●導通測試

200mA或15mA導通測試可選擇蜂鳴快速判斷。

●PAT

用于絕緣和導通的便攜式電氣測試儀功能。

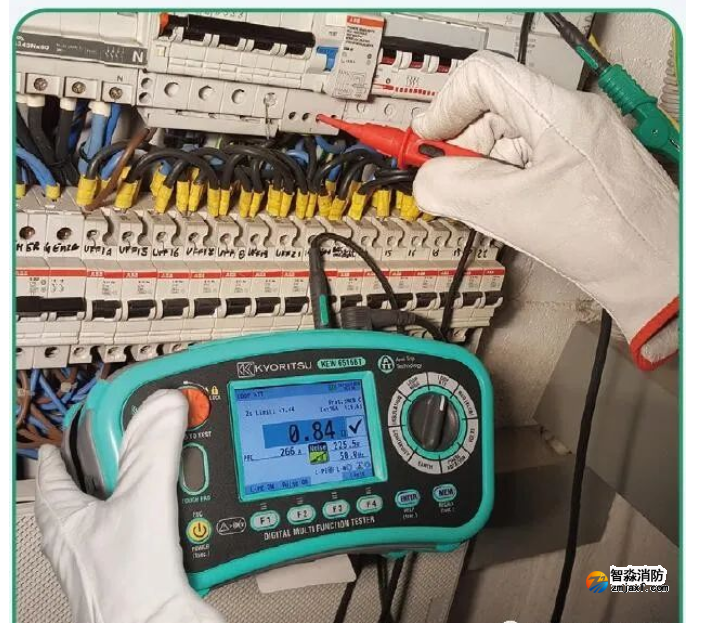

圖片為防雷SPD測試示例

技術參數：

隨機附件與可選件：

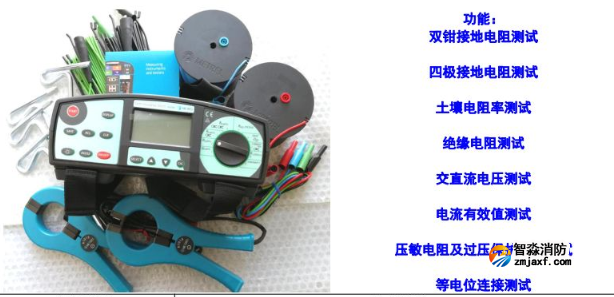

防雷綜合測試儀；多參數雷電防護裝置綜合測試儀；多功能防雷檢測儀

多參數雷電防護裝置綜合測試儀；防雷綜合測試儀具備超大觸摸屏實現符合人類工程學的直觀用戶接口和自動順序測試AUTO SEQUENCE，完全符合相關測試標準（如IEC/EN61557、IEC/EN60364-4-41）。

主要功能：

接地電阻（三四線法.雙鉗法）；土壤電阻率；二線或四線法等電位測試；絕緣電阻；防雷器壓敏電阻；極化指數；漏電開關（RCD）；線路阻抗；環路阻抗；電流；電壓；頻率；相序；功率；功率因數；電壓諧波畸變率；電流電壓諧波；泄漏電流；絕緣監視設備測試；照度；放電時間測試、ISFL測試、IMD測試等。

測量功能：

• 四線法測量變壓器阻抗；

• 采用熱系數計算做高精度短路電流評價；

• 三線法測試PE，不需要額外的延長導線；

• 自動測試L-N,N-PE,L-PE之間的絕緣電阻；

• 四線法連續性測試；

• 50V-2500V直流電壓絕緣電阻測試，計算極化指數PI和吸收比DAR；

• 壓敏電阻測試；

• 200mA電流測試PE導體連續性，帶極性轉換；

• 7mA電流測試PE導體連續性（連續測量）不會使RCD脫扣；

• 二線法、三線法環路阻抗測試(L-PE)，帶脫扣鎖定RCD功能；

• 采用另外的P/S探頭測試觸摸電壓/接觸電壓；

• 二線法、三線法線路阻抗測試(L-L、L-N)；

• 單相、三相電壓有效值和頻率測量；

• 16-400Hz頻率范圍內測量線路、環路、RCD漏電開關；

• 相序；

• 功率和THD測量（到12次諧波）；

• RCD測試（通用型和延遲時，類型：AC，A，F，B,B+,MI RCD,PRCD,PRCD-K, PRCD-S）；

• 接地電阻（3線法，雙鉗法）；

• 土壤電阻率（加選功能）；

• TRMS真有效值泄漏電流和負載電流（可選）；

• 第一次故障泄漏電流（ISFL）；

• 絕緣監視設備（IMDs）的測試；

• 帶有放電時間的機器模式支持；

• 照度測量（加選）；

• 高分辨率環路阻抗（mΩ）（可選）；

• 支持EVSE(電動車充電設備)(可選)；

• 電纜定位（可選）；

• QR和條碼掃描支持（可選）

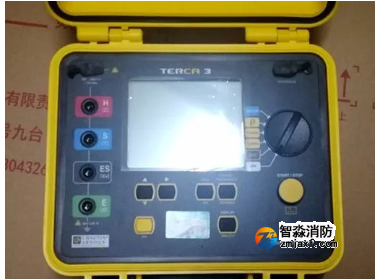

CA6470N多功能防雷接地電阻測試儀

CA6470N便攜式數字多功能防雷裝置檢測儀可用來測量：接地電阻，土壤電阻率，接地耦合以及等電位連接，過渡電阻。還可以方便對各種準大型地網和風電機組的防雷接地裝置進行測量。

CA6470N測量接地電阻從0.01到99.99kΩ，自動量程切換，即儀器自動匹配最佳的測量量程、測量頻率及測量電流。測量頻率從40到513Hz可調（手動或自動），同時采用抗干擾設計，可用于各種復雜惡劣的環境（如存在影響測量精度的大的離散電流）。可存儲512組測量結果，可直接在儀器上查看，亦可通過DataView?軟件導入到PC，自動生成報告。

產品特點：

· Q/GDW 11317)

· 2鉗法測接地電阻 ( 不需要打輔助地樁)

· 2線法或4線法焊接電阻測量/ 導通性測試 (DC 電阻),自動電流反向

· 3極法接地電阻測量,可手動或自動選擇頻率

· 4-極法土壤率測量,可選擇Wenner法或Schlumberger法

· 3極法電阻耦合測量

· 在電氣噪聲很大的環境中,手動或自動頻率掃描：

· 從41到513Hz,可獲得最佳測量精度

· 可存儲512 組測試結果

· 可充電鎳氫（NiMH）電池

· 通過DataView?可遠程設定和操作

· DataView?軟件,數據存儲,實時顯示,分析,

· 生成報告以及儀器組態設定

產品應用：

3極法測量接地棒或接地網的接地電阻，該方法僅適用于容易斷開接地連接導線的場合

土壤電阻率測量，定位土壤電阻率最低的位置，讓接地裝置更經濟合理

電位測量，在用3極法測量前，用來評估電氣安全。當無法斷開接地導線，當故障極有可能發生，當接地裝置與被測地大小可比擬時，建議進行電位測量。

2線法或4線法測量焊接點電阻和導通性測試，DC測試電流為250mA或更高，可用于檢測接地系統的所有連接點

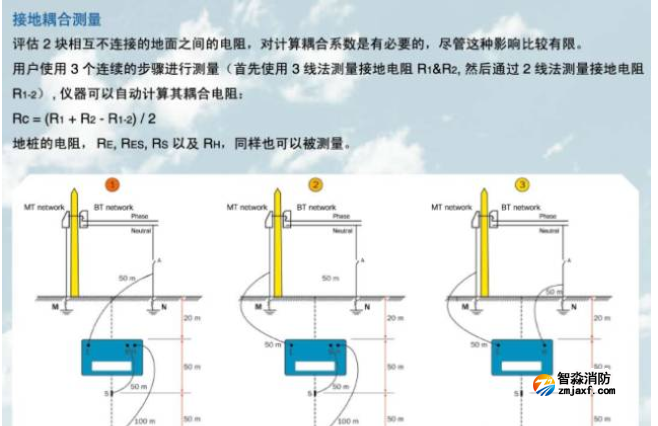

接地耦合測量與顯示，用于評估互不相連的兩個接地電阻之間的影響

技術參數：
