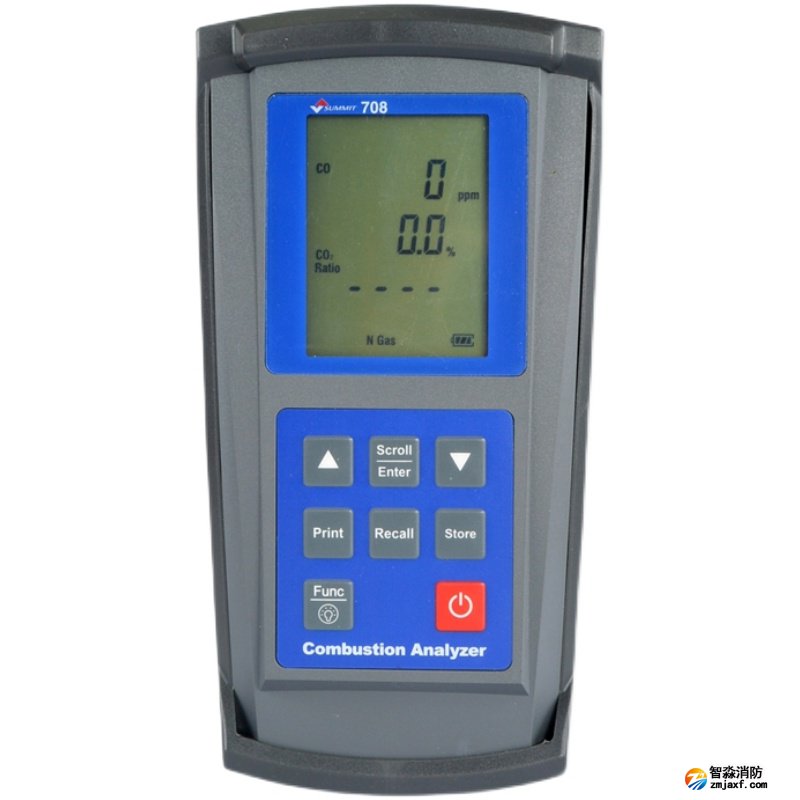

TPI/SUMMIT 煙氣分析儀(評估設備專用)

1 .導言
2 .一般概況
3 .儀表概述
3.1前視
3.2后視
3.3側視
3.4頂視圖
4 .開關機
4.1開機
4.2關閉
4.4啟動背光
5.燃燒分析
5.1概述
5.2程序
5.3燃燒顯示器
5.4典型測試地點
5.5典型的測試結果
6.功能選擇
6.1功能1 -溫度計
6.4功能2 -日期/時間
6.5功能3 -燃燒分析
7 .保存數據
8 .回顧資料
9 .打印數據
附錄A規格
附錄B校準與維修
附錄C保證
附錄D安裝可選a773過濾器
附錄E錯誤代碼及故障排除
附錄F CO報警/自動斷電
附錄G手動初始化傳感器

1 。導言
感謝您購買本品牌產品。TPI708煙氣分析儀是一個最先進的，易于使用的分析儀，不僅顯示和計算所需的讀數，也包括其他大部分的燃燒測量。
2 。一般概況
TPI708燃燒分析儀使用電化學傳感器。這個傳感器技術為燃燒試驗提供了最長的持久性，最準確和最可靠的手段。在您的分析儀中的傳感器將需要定期更換，校準建議每年一次。
電化學傳感器始終是激活狀態。而不在乎儀表是否關機，計算傳感器壽命以此為據。傳感器保證期為2年。此保證并不包括濫用該分析儀而導致的傳感器損壞。
你應該保持您的708電池電力充足，使傳感器有足夠電力。
以下指南將有助于防止損害到您的傳感器：
始終使用迷你泵過濾器時來測試煙道氣體。
總是定期檢查和更換小泵過濾器。務必正確安裝線過濾器，定期檢查線過濾器需要時更換。
測量前總是清除線過濾器中的冷凝水。
在測試燒油的設備時，始終使用可選的機油濾清器（P/N a773）。
為保護探頭，不要測試超出儀表量程的設備
保持過濾器清潔，必要時更換。
這本手冊將引導您使用TPI708的各種功能 ，這將給你多年的可靠的服務。
您的TPI708煙氣分析儀具有下列標準配件：
•TPI708文書
•橡膠防塵套（ a765 ）
•軟攜帶箱（ a768 ）
•煙氣取樣探頭（ a770 ）
•線過濾器安裝有煙道探針（ a762 ）
•溫度探頭（ gk11m ）
•迷你泵保護過濾器組件和備件過濾器（ a763 ）
•排氣spigot （可拆下） （ a764 ）
•指導手冊
（ ）表示零件編號
您的TPI708煙氣分析儀有以下可供選擇的配件：
•紅外線打印機（ a740 ）
•備件線過濾器（ a762f一套有5個過濾器）
3 .儀表概述

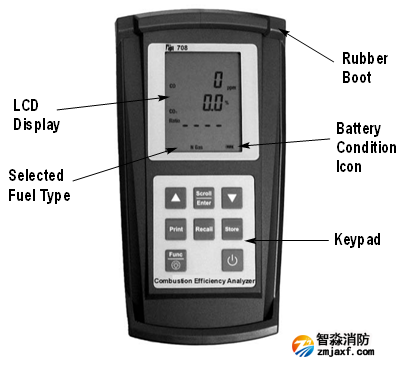

3.1前視

橡膠護套：保護儀表意外損壞
顯示：大型三參數背光LCD顯示屏
電池狀況圖標：顯示電池狀態。
鍵盤：選擇所有可用的功能
選定的燃料類型： N GAS天然氣，LPG液化石油氣，LIGHT OIL輕油，HEAVY OI重油，OPT 1
（煙煤）， OPT 2（無煙煤），OPT 3（焦煤），OPT 4（丁烷），OPT 5（木材），OPT 6（蔗渣）
向上按鍵
向下按鍵
進入及滾動鍵
打印鍵
調出存貯數據
存貯鍵
功能鍵
開/關機鍵

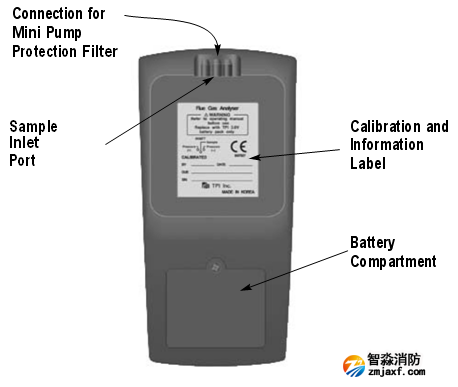

3.2后視

Sample Inlet Port:樣本進氣道：連接氣體取樣探頭（見 3.4 ＆ 5.2 ）
Sample Inlet Port:連接迷你泵保護過濾器（見3.4 ＆ 6.2 ）
Calibration and Information Label: 校準和信息標簽：顯示校準信息和
顯示序號
Battery Compartment: 電池盒：裝載“ AA ”電池

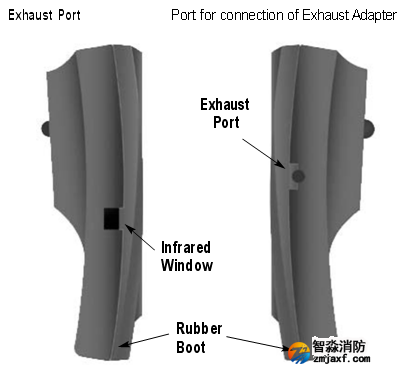

3.3側視

Infrared Window：紅外窗口發送存儲數據到紅外打印機
（見9 ）
Rubber Boot：橡膠護套保護儀表免意外損壞

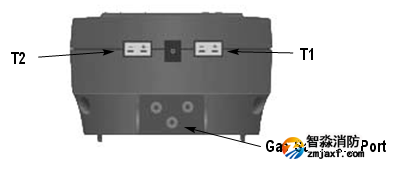

3.4頂視圖

T1 Socket：連接煙道探針上的熱電偶插頭（見5.2 ）
連接任何' k '型熱電偶插頭(見6.1)

T2 Socket：連接任何' k '型熱電偶探頭（見5.2 ＆ 6.1 ）
Gas Sampling Port：連接氣體取樣探頭（見5.2 ）

4 .開關機
4.1開機
切記，開機前請確保小泵保護過濾器組件、溫度取樣探頭、線過濾器或油管未連接到氣體樣本
取樣口（見2.2或2.4 ）
按住電源鍵708將開始30秒倒數'清除' PURGE會被顯示： 儀器必須被置于一個空氣清新環境作30秒的清除工作，并將自動設置一氧化碳水平為0和氧氣濃度20.9 ％ 。
確保過濾器的清潔及干燥，骯臟或過濕的過濾器，會導致喪失取樣的流速且'Lo FLO'將顯示通知你過濾器故障，應更換過濾器。
在30秒清除時間的后20秒內，用戶可以通過按按鍵翻閱以下燃料：天然氣，液化石油氣，輕油，重油， o pt1：煙煤，選擇2 ：無煙煤，選擇3 ：焦炭，選擇4 ：丁烷，選擇5 ：木材（干） ，選擇6 ：蔗渣
當燃料選定后釋放該鍵，屏幕顯示的燃料類型將被選定。
倒數三十秒過后，儀器已準備好采集煙氣，溫度，壓力或泄漏檢測讀數，首先出現的是燃燒顯示屏幕1。
如果10分鐘內沒有按鍵被壓下同時CO濃度又低于15ppm，該708將自動切斷電源。這個功能可以被禁用見附錄F 。
Scroll/Enter鍵可以使您瀏覽燃燒的各個屏幕
Func功能鍵用于選擇708的功能模式，讓您可以設定708作為一個燃燒分析儀，壓力表，溫度計，或可燃檢漏儀。此外，該功能鍵可用來訪問日期/和時間顯示。有關功能鍵的更多信息見第6條，
注意：當選擇油作為燃料，一定要使用可選的機油濾清器（ a773 ）否則讀值有可能不穩定。見附錄E的安裝說明。
4.2關機
切記，關閉前儀表返回到一個空氣清新的環境，并讓一氧化碳水平返回到低于15ppm和氧氣水平返回到20.9 ％ （ ± 0.3 ％ ）按下電源鍵關機。注意：您試圖關機時如co的濃度大于15ppm ，儀器仍不會關機并會聽到很短的蜂鳴。CO必須低于15ppm才可關機。
該儀器具有10分鐘后自動關閉功能，如果CO高于15ppm的話， 10分鐘自動關機倒計時將不會開始，CO已經低于15ppm。
4.4啟動背光
顯示器背光可以在任何時候按住功能鍵約2秒啟動。約20秒后背光會自動關閉，以延長電池壽命。
5 。燃燒分析
5.1概述
測試一氧化碳，氧氣，溫度和煙道對加熱設備的整體安全和效率是非常重要的。遵循下列準則
并說明為你的燃燒測試提供一個基本的介紹。TPI始終建議您與所測設備的制造商聯系，獲取裝置的特定信息，并遵照測試維修程序和安全指引
一般來說，對于大多數應用煙氣采樣，應避免使室內空氣進入系統。這可以防止室內空氣與煙道氣體混合，這樣會導致試驗樣品被稀釋。
為了確保準確和一致的燃燒試驗，采樣和測溫要在同一位置進行。這對TPI708來說是很容易的，因為溫度傳感器是與采樣探針集成在一起。
采樣之前，測試設備應該已開機并已運行。把煙氣探頭放在測試區而設備未開機，由于設備開機時具有較高的初始濃度，可能會導致傳感器過飽和。如果發生這種情況，讓您的708分析器，在清新的空氣進行清除，直至一氧化碳水平回到0 ppm和氧氣水平回到20.9 ％ 。這可能需要一個多小時，視乎傳感器的飽和程度。
注意：當選擇油作為燃料，一定要使用可選的機油濾清器（ a773 ）否則讀值有可能不穩定。見附錄E的安裝說明。

5.2步驟
按4.1節步驟將708開機。任何時候只需按Func/Backlight 鍵2秒就可以點亮背光。20秒之后自動熄滅。確保已經連接了mini泵保護過濾器和在線過濾器組件到708取樣口(參見 3.2 或 3.4)，“K”型熱電偶接到T1端口。GK11M環境溫度探頭連接到T2、
警告：當讀取讀數時直線過濾器應垂直懸掛，特別是有水出現時。否則會損壞儀器。
警告：K型熱電偶插入插口只有一種方向（見2.4）,正負極性插反且又用力的話將會損壞儀表。
3 。插入煙道探頭到測試的位置。探針尖端應在煙道或排氣管流中間。參考圖1-3的測試位置， 1至3為典型的測試地點。
4．以下為各種燃燒分析屏幕，可用Scroll/Enter瀏覽
5.3 屏幕顯示
屏幕1
• 以ppm顯示CO濃度
• 以%顯示算出的CO2 值
• 顯示算出的CO/ CO2（比值）
• 警告：當CO濃度超過2,000ppm時儀表將會發出一系列的報警聲，提示有高濃度的CO出現，此時探頭須馬上與儀表斷開，并將儀表放回到潔凈的空氣環境，此舉是為保護儀表內部的探頭。
屏幕2
•  以%顯示O2 值
•  以%顯示算出的過量空氣值（X Air）
•  以%顯示算出的效率（Eff）值
•  按向上按鍵可切換總效率和純效率
屏幕3
以ppm顯示CO
以%顯示O2 值
屏幕4
顯示CO
屏幕5
• 以℃顯示通道1（ch1）的溫度
• 以℃顯示通道2（ch2）的溫度
• 以℃顯示通道1，通道2之間的溫差
• 如果沒有K型熱電偶連到溫度插口屏幕將顯示“oPEn”
5.在燃燒試驗過程中您可以保存，打印和發送數據到計算機。
見第7-11 。儲蓄或打印之前使讀數穩定。
6.測試完成后，煙道探針從測試的位置取出，并讓分析儀在一個清新的空氣環境清潔。關閉儀表請參見第4.2節。

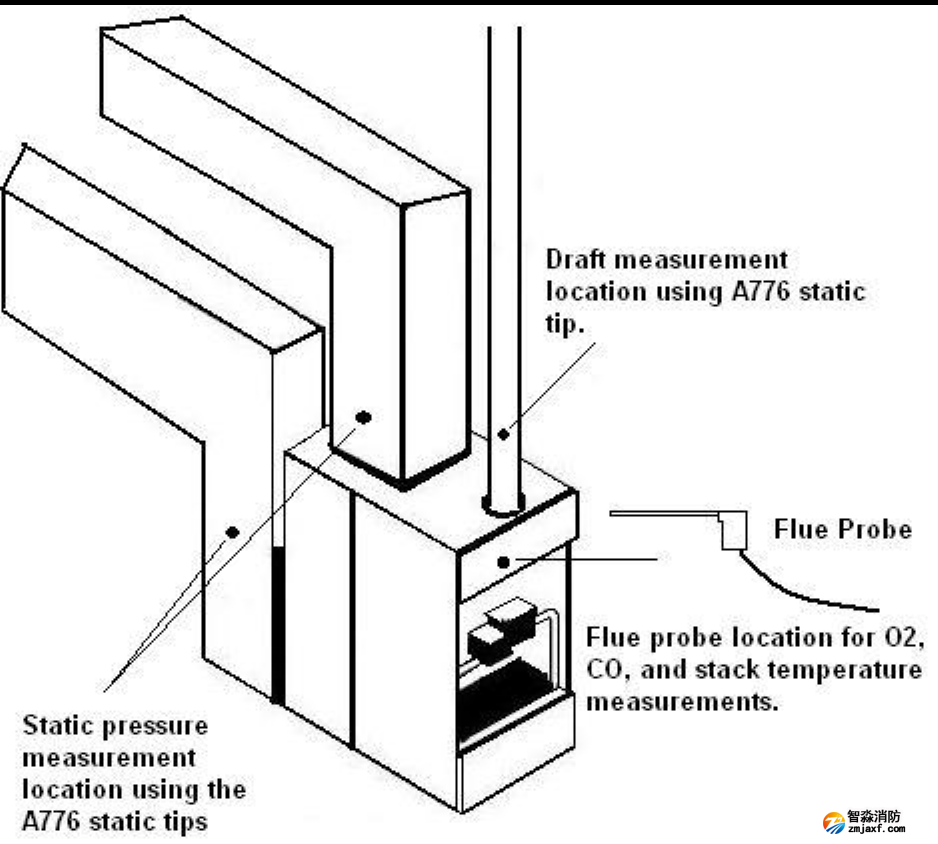

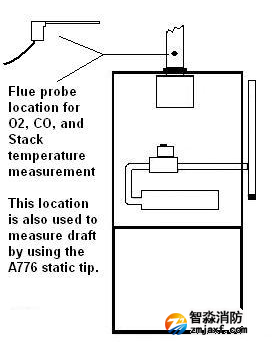

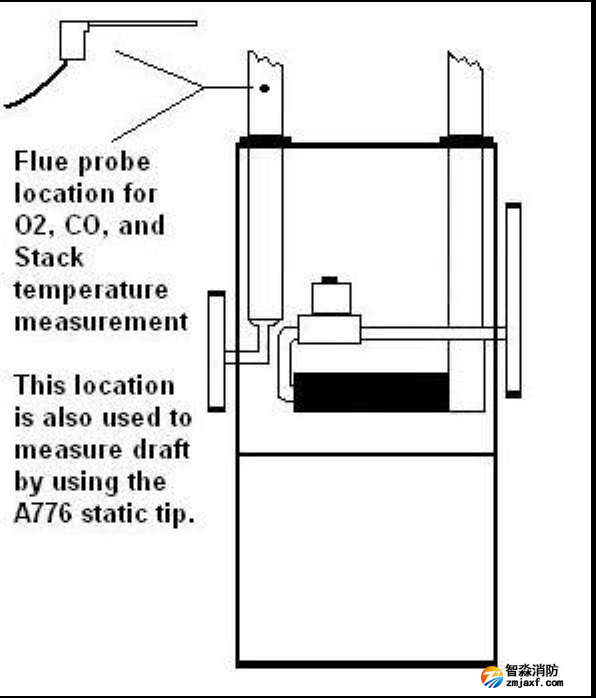

5.4典型測試位置
風機燃氣鍋爐/爐

冷凝式鍋爐/爐

大氣強迫空氣爐

5.5典型的測試結果
視乎有關裝備，實際測試結果有所不同。TPI建議您請與測試設備的制造商聯系，以確定具體的可以接受的結果。
電力燃燒器（燃氣）


電力燃燒器（燃油）


燃氣燃燒器（大氣/鼓風）


6．功能選擇
按下功能鍵，可接觸到不同的功能，現有的功能是：燃燒分析儀，溫度計，壓力表，和日期/時間顯示。
讀取溫度
請確保已將K型熱電偶連接到T1，T2（見下圖）
連接溫度探頭須注意+/-極性，方向不對將會損毀探頭和儀表
此功能下泵將停止工作
• 以℃或℉顯示通道1（ch1）的溫度
• 以℃或℉顯示通道2（ch2）的溫度
• 按向上鍵頭將在℃，℉之間轉換
• 以℃或℉顯示通道1，通道2之間的溫差
• 按Scroll/Enter鍵將打開或關閉溫差功能
• 如果沒有K型熱電偶連到溫度插口屏幕將顯示“oPEn”
日期/時間
時間，日期，年份可按如下方式轉變
顯示當前時間，日期，年份
1. 按一下Scroll/Enter鍵可改變時間，日期，年份。
2. 按向上按鍵增加分鐘數
3. 按向下按鍵減小分鐘數
4. 按Scroll/Ente確定所選分鐘數并可轉道小時功能
5. 重復步驟2到4進而改變小時、日期、月份、、年份
6. 當年份確認后儀表返回到正常狀態
重復按下功能鍵返回燃燒分析模式和默認顯示（燃燒顯示1 ）
•燃燒顯示1 （默認啟動顯示器）
•一氧化碳（ CO ）以PPM顯示
•計算出的二氧化碳（ CO2 ）的數字，以百分比（ ％ ）顯示
•計出算出的co/co2 （比）的數字
7．保存數據
1. 按一下Store/Logger鍵屏幕頂端將顯示“SA”，并且本地存儲位置（0-9）將閃爍。
用上下按鍵選擇存儲位置
2. 按一下Scroll/Enter按鍵，你所選擇的位置號將停止閃爍，3秒后儀表返回到先前的狀態。
保存的數據可以在屏幕瀏覽，也可打印到打印機。保存后，所在地址的先前數據將被覆蓋。
瀏覽數據
1. 按下Recall鍵，“stor”將會閃爍。
2. 按一下Scroll/Enter鍵，“SA”將顯示，位置號（0-9）將閃爍，用上下鍵選擇存儲資料的位置號。
3. 所選位置資料的時間日期將在屏幕上閃爍，該位置上的其余資料可通過上下鍵選擇。
4. 按一下Scroll/Enter鍵，“End”顯示，“Yes”閃爍。
5. 按一下Scroll/Enter鍵退出。
或
6. 用上下鍵選擇“End”顯示的時候“No”閃爍。
7. 按一下Scroll/Enter鍵選擇另一個想要瀏覽的存儲位置，重復步驟2-4。
打印數據
1．按Print鍵，“Print&IR”將顯示在第一行“Stor”閃爍，同時“REAL”出現。用向上鍵可選擇打印已存儲的數據（“stor”閃爍），或選擇打印當前的實時數據（使“REAL”閃爍）
再按一下Scroll/Enter鍵，“addr SA”將在屏幕出現，0-9的數字會閃爍
2．用上下鍵選擇要打印的位置號
再按一下Scroll/Enter鍵，“Print，Wait，Send&IR”及“out”符號將會顯示
警告：要操作正確，須保證儀表的紅外窗口與打印機紅外窗口之間的完全清潔具有良好可視性。
當所有存儲數據傳到打印機后“End”符號顯示，“Yes”將閃爍。
3. 按一下Scroll/Enter鍵退出。
或繼續打印
4. 用上下鍵選擇“End”顯示同時“No”閃爍。
5. 按一下Scroll/Enter鍵選擇另一個想要打印的存儲位置，重復步驟2-4。
附表A：
規格


煙氣溫度探頭


氣體測量


附錄B：校準及客服
本儀器每12個月校準1次
以下是儀表消耗部件
直線過濾元件可用戶更換    A762
泄漏檢測器微型過濾元件可用戶更換A763
氧氣傳感器廠方更換        A761
一氧化碳傳感器廠方更換    A760
以下為儀表配件：
煙道溫度探頭W/K型       標準   A742
K型溫度探棒              標準   GK11M
直線過濾器完整            標準   A762
迷你型泵保護過濾器組件    標準   A763
橡膠護套                  標準   A765
紅外接口打印機            選購   A740
軟攜帶包                  標準   A768
排氣接頭                  標準   A764
電腦軟件                  選購   A769
紅外RS－232C適配器      選購   A767

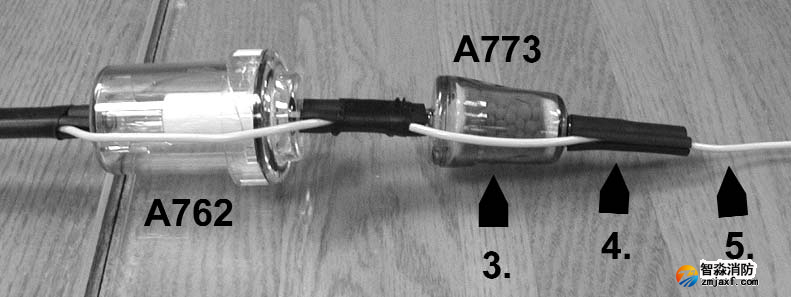

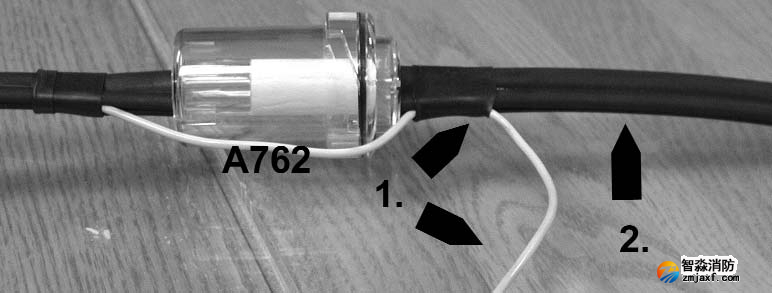

附錄c：安裝可選的A773機油濾清器

當測試燃油型設備的燃燒分析時，安裝A773機油濾清器可保證讀數穩定，


TPI708 Service Manual
708開機時進行一系列的傳感器檢測，以確保工作正常，708必須在潔凈空氣環境下開機。如果在開機時傳感器工作不正?；驔]有正確歸零，顯示屏將顯示錯誤信息
“INLT CO ERR”表示CO傳感器故障或歸零錯誤
“INLT O2 ERR”表示O2傳感器故障或歸零錯誤
“FLO ERR”表示傳感器沒有有效氣流流過
 本手冊幫助來判斷究竟是歸零錯誤還是探頭需更換
為進行故障判斷，需進入現場校準菜單,此菜單中可進行手動調零及探頭校準，

所有步驟均假定708已經開機并處于潔凈空氣環境中
除非特別說明，按鍵時所有按鍵均只按一下。
“Scrol”鍵：用于輸入和選擇功能
“Func”鍵：用于經過或跳過功能
“▲”  鍵：用于菜單中切換
“▼”  鍵：用于菜單中切換

屏幕顯示“INLT CO ERR”
導致錯誤原因
1. CO傳感器歸零錯誤
2. CO傳感器需更換
按以下步驟手動歸零，如仍然出錯則需更換探頭
1) 按住Scroll鍵不放等待屏幕出現“FILD CAL”字符
2) 等待倒計時
3) 確保“AIR”符號顯示于屏幕，如果沒有請用▲▼鍵來選擇
4) 按Scroll鍵
5) 按Func鍵
6) 再按Func鍵
7) 按Scroll鍵
8) 等待倒計時
9) 按Scroll鍵
10) 再按Scroll鍵
11) 按Func鍵
12) 再按Func鍵
13) 確保此時“STOP”符號顯示出來，如無則用▲▼鍵來選擇
14) 按Scroll鍵 結束
儀表重新開機可清除錯誤信息，如仍然出錯則需更換探頭

屏幕顯示“INLT O2 ERR”
導致錯誤原因
1. O2傳感器歸零錯誤
2. O2傳感器需更換
按以下步驟手動歸零，如仍然出錯則需更換探頭
1) 按住Scroll鍵不放等待屏幕出現“FILD CAL”字符
2) 等待倒計時
3) 確保“AIR”符號顯示于屏幕，如果沒有請用▲▼鍵來選擇
4) 按Scroll鍵
5) 按Func鍵
6) 按Func鍵
7) 按Func鍵
8) 按Scroll鍵
9) 等待倒計時
10) 按Scroll鍵
11) 再按Scroll鍵
12) 按Func鍵，確保此時“STOP”符號顯示出來，如無則用▲▼鍵來選擇
13) 按Scroll鍵結束
儀表重新開機可清除錯誤信息，如仍然出錯則需更換探頭
屏幕顯示“FLO ERR”
導致錯誤原因
1.直線顆粒過濾器須更換
2．取樣管打結或阻塞
3．708內部溫度低于10℃，解決方法是加熱
4．內部抽氣泵故障，須送廠維修

以下步驟可重置氣流模塊設定，僅在嘗試其它方法均無效的情況下使用，并且確保708內部溫度高于10℃
30分鐘。
1) 按住Scroll鍵不放等待屏幕出現“FILD CAL”字符
2) 等待倒計時
3) 確保“AIR”符號顯示于屏幕，如果沒有請用▲▼鍵來選擇
4) 按Scroll鍵
5) 再按Scroll鍵
6) 等待倒計時
7) 按Scroll鍵
8) 再按Scroll鍵，用手指堵住儀表氣體取樣孔
9) 等待“n”轉變為“y”后再執行下一步
10) 按Scroll鍵
11) 再按Scroll鍵
12) 按Func鍵
13) 再按Func鍵
14) 按Func鍵
15) 確保此時“STOP”符號顯示出來，如無則用▲▼鍵來選擇
16) 按Scroll鍵結束

儀表重新開機可清除錯誤信息，如仍然出錯則需更換抽氣泵
警告：進行CO校準需在通風環境進行，CO無色無味會嚴重損害人體健康甚至造成死亡。

校準
確保使用適當設備進行如下校準，正確的氣體和氣流是保證正確校準的重要因素，否則會導致校準錯誤
所需氣體：校準CO：100PPMCO±25ppm空氣
          校準CO及O2: 100PPMCO±25ppm氮氣
所需氣體：調整器或相應的氣體解調器流速為0.6LPM（升/分鐘）

CO校準：
1) 按住Scroll鍵不放等待屏幕出現“FILD CAL”字符
2) 等待倒計時
3) 確保“GAS”符號顯示于屏幕，如果沒有請用▲▼鍵來選擇
4) 按Scroll鍵，如果沒有100PPM標準氣體，則按實際使用的氣體濃度校準，如使用的是105PPM氣體則用▲▼鍵在屏幕上輸入105。
5) 按Scroll鍵，此時已應用了CO濃度
6) 等待倒計數
7) 按Scroll鍵
8) 再按Scroll鍵
9) 按Func鍵，確保此時“STOP”符號顯示出來，如無則用▲▼鍵來選擇
10) 按Scroll鍵結束

儀表重新開機可清除錯誤信息，如仍然出錯則需更換探頭

CO及O2校準
1) 按住Scroll鍵不放等待屏幕出現“FILD CAL”字符
2) 等待倒計時
3) 確保“GAS”符號顯示于屏幕，如果沒有請用▲▼鍵來選擇
4) 按Scroll鍵，如果沒有100PPM標準氣體，則按實際使用的氣體濃度校準，如使用的是105PPM氣體則用▲▼鍵在屏幕上輸入105。
5) 按Scroll鍵，此時已應用了CO濃度
6) 等待倒計數
7) 按Scroll鍵
8) 再按Scroll鍵
9) 如果沒有0.3%O2，則需按實際濃度值輸入，如使用的是3%O2，則用▲▼鍵在屏幕上輸入3.0%
10) 按Scroll鍵，氣體濃度已應用
11) 等待倒計數
12) 按Scroll鍵
13) 按Scroll鍵
14) 確保此時“STOP”符號顯示出來，如無則用▲▼鍵來選擇
15) 按Scroll鍵結束
儀表重新開機可清除錯誤信息，如仍然出錯則需更換探頭
