XT-LWS系列快裝式渦輪流量計已達到同類產品國際水準，是衛生行業理想儀表。 衛生型渦輪流量計是一種可**應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量儀表。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外**結構優化設計，大大提高了儀表的精確度和重復性。渦輪流量計專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。
適用場所：
·制藥行業:生理鹽水、葡萄糖水等輸液制品的灌裝與計量；
·食品、飲料行業:蔬菜汁、果汁、啤酒、成品油等液態食品的灌裝與計量。
產品特點：
1、國際化標準，可替代同類進口產品；
2、防腐防銹材質，適用于衛生行業；
3、快裝式結構，易于安裝維護；
4、精度高，重復性好；
5、高品質渦輪，超出常規的量程范圍；
產品應用案例：哈工大211工程里面的熱力學試驗流體部分試驗，脈沖型渦輪配合液晶流量積算儀；
洋河酒廠及安徽古井貢酒的流量自動化控制工程，現場顯示型渦輪流量計及定量控制儀；
農夫山泉衛生型計量指定產品，衛生型渦輪流量計及定量控制儀；
江蘇天士力帝益藥業有限公司分體型渦輪流量計，鋰電池24V雙供電，航空插頭.......
快裝式渦輪流量計基本參數： 表1
儀表口徑 | 4、6、10、15、20、25、32、40 、50 |
精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
儀表材質 | 316（L）不銹鋼 |
被測介質溫度（℃） | -20～＋120℃ |
環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V |
供電電源 | 傳感器：+12VDC 、+24VDC（可選） |
信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤1000m |
信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | 基本型：非防爆產品；防爆型：ExdIIBT6 |
防護等級 | IP65 |
測量范圍及工作壓力：表2
儀表口徑 | 正常流量范圍 | 擴展流量范圍 | 常規耐受壓力 |
DN 4 | 0.04～0.25 | 0.04～0.4 | 1.0 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 1.0 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 1.0 |
DN 15 | 0.6～6 | 0.4～8 | 1.0 |
DN 20 | 0.8～8 | 0.45～9 | 1.0 |
DN 25 | 1～10 | 0.5～10 | 1.0 |
DN 32 | 1.5～15 | 0.8～15 | 1.0 |
DN 40 | 2～20 | 1～20 | 1.0 |
DN 50 | 4～40 | 2～40 | 1.0 |
快裝式渦輪流量計選型：表3
型 號 | 說 明 | |||||
XT-LWS- | □ | /□ | /□ | /□ | /□ | |
公 | 4 | 4 mm | ||||
6 | 6 mm | |||||
10 | 10 mm | |||||
15 | 15 mm | |||||
20 | 20 mm | |||||
25 | 25 mm | |||||
32 | 32 mm | |||||
40 | 40 mm | |||||
50 | 50 mm | |||||
類 型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | ||||
A | 變送器型：+24V供電，輸出二線制4～20mA | |||||
B | 智能型：鋰電池供電，現場顯示無信號輸出 | |||||
C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | |||||
C1 | 智能型：+24V供電，現場顯示并帶有RS486通訊協議 | |||||
C2 | 智能型：+24V供電，現場顯示并帶有HART通訊協議 | |||||
精度等級 | 05 | 0.5級 | ||||
10 | 1.0級 | |||||
02 | 0.2級（協商訂貨，生產周期較長） | |||||
渦 輪 | W | 擴展測量范圍 | ||||
S | 標準測量范圍 | |||||
防 爆 | N | 非防爆型 | ||||
E | 防爆型，ExdⅡBT6 | |||||

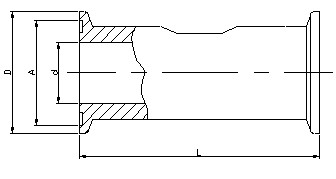

安裝尺寸：表4
D(mm) | A(mm) | d(mm) | L（mm） | |
DN4 | Φ50 | Φ46 | 4 | 100 |
DN6 | 6 | |||
DN10 | 10 | |||
DN15 | 15 | |||
DN20 | 20 | |||
DN25 | 25 | |||
DN40 | Φ64 | Φ60 | 40 | 140 |
DN50 | Φ77.5 | Φ73 | 50 | 150 |
